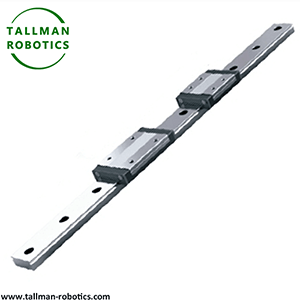

Linjär rörelseguide är en mekanisk transmissionskomponent som kan leda mekaniska komponenter för att röra sig noggrant och smidigt längs en fast linjär bana. Det är den grundläggande grundkomponenten för att uppnå hög - Precision Linjär rörelsekontroll i modern industri. Det minskar effektivt rörelsefriktion, förbättrar belastningskapaciteten och säkerställer rakhet och positioneringsnoggrannhet för rörelsesbanor genom att optimera kontaktmetoder och strukturell design. Linjär rörelseguide används i stor utsträckning i nyckelkomponentfält för precisionsinstrument som automatiseringsutrustning, precisionsmaskinverktyg, robotar och medicinska instrument.
Linjär rörelseguide är en precisionsmekanisk komponent som uppnår hög - precision, hög - hastighet och låg friktionslinjär rörelse genom en rullande friktionsmekanism, som används för att kontrollera hög - precision, låg friktionsrörelse av objekt längs en linear väg. Det kan ersätta traditionella skjutguider, avsevärt förbättra rörelseeffektivitet, styvhet och positioneringsnoggrannhet och används allmänt inom moderna automatiserings- och precisionsmaskiner. Dess prestanda påverkar direkt utrustningens positioneringsnoggrannhet, livslängd och effektivitet.
Den grundläggande strukturen i en linjär rörelseguide innehåller vanligtvis fyra viktiga delar:
1) .RAIL: En lång, styv komponent fixerad på utrustningsbasen, med precisionsspår eller spår som är bearbetade på ytan för att ge en referensbanan för rörelse.
2). Slider/vagn: En rörlig komponent ansluten till en rörlig del, som är utrustad med rullande element eller glidande element inuti och rör sig längs spåret på guideskenan.
3). Rollingelement/glidande element: En kraftöverföringskomponent som ligger mellan styrskenan och skjutreglaget. Rullande styrskenor är vanligtvis kullager, rullar eller korsande rullar, vilket minskar motståndet genom rullande friktion; glidguide skenor är gjorda av slitage - resistenta material (såsom polytetrafluoroetylen, legeringar) för att bilda glidkontakt.
4) .cirkulationssystem (unikt för rullande typ): När rullande elementet rör sig med skjutreglaget till slutet, flyter det tillbaka till startpunkten genom en cirkulerande kanal (såsom en vändningsanordning eller ledning), uppnår "oändlig stroke" -rörelse och säkerställer kontinuerlig och stabil överföring.
Under driften drivs bilden att röra sig längs styrskenskroppen, och belastningen på de rörliga delarna överförs till styrskenskroppen genom rullande element eller glidkomponenter. Samtidigt säkerställs rakheten i rörelsesbanan genom den precisionsbearbetade raceway -formen (såsom gotisk båge, cirkulär båge), och styvheten och noggrannheten förbättras genom förspänningsdesign (justering av klyftan mellan skjutreglaget och styrskenan).
Enligt friktionsläget och strukturella skillnader kan linjär rörelseguide delas upp i följande huvudtyper:
|
Typ |
Kärnfunktioner |
Typiska applikationsscenarier |
|
Bolllinjär guide |
Rullingelementet är stålkula med extremt låg friktionskoefficient (0,001 - 0,002), hög noggrannhet, lämplig för medelstora och lätta belastningar och höghastighetsrörelse |
3C -utrustning, precisionsmätinstrument, små robotar |
|
Rulllinjär guide |
Det rullande elementet är en cylindrisk rulle med ett stort kontaktområde och stark belastning - lagerkapacitet (30% -50% högre än bolltypen) |
CNC -maskinverktyg och tunga - Duty Automation Equipment |
|
Tvärrullningsskena |
Rullarna är ordnade i ett 90 graders tvärmönster, med hög styvhet och extremt hög precision (rakfel mindre än eller lika med 1 μm/m), lämplig för liten stroke precisionsrörelse |
Halvledardetekteringsutrustning, kirurgiska robotar |
|
Glidande linjär guideskena |
Inga rullande element, överförda genom glidkontakt mellan skjutreglaget och styrskenan, enkel struktur, låg kostnad, men hög friktion |
Lätt belastning låg - hastighetsutrustning, enkel transportmekanism |
|
Luft Floating/Maglev Guide Rail |
Genom att använda gas- eller magnetfält för att uppnå icke - Kontaktrörelse, närmar sig friktion noll, inget slitage, lämpligt för ultralapisionsscenarier |
Fotolitografimaskiner, nanoskala mätinstrument |

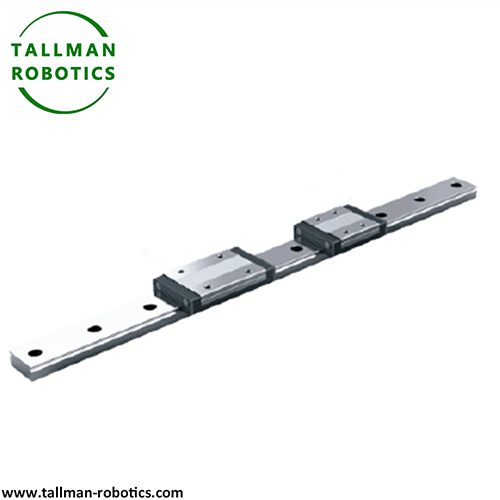

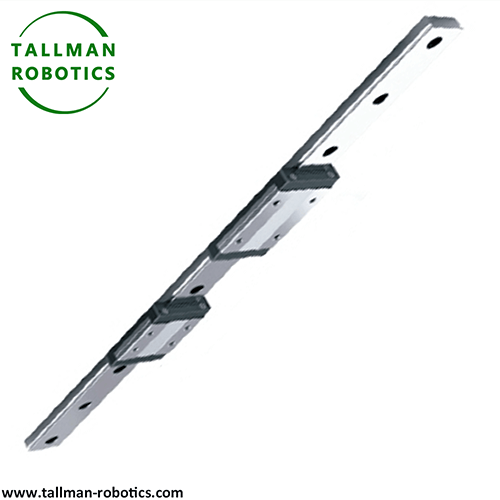

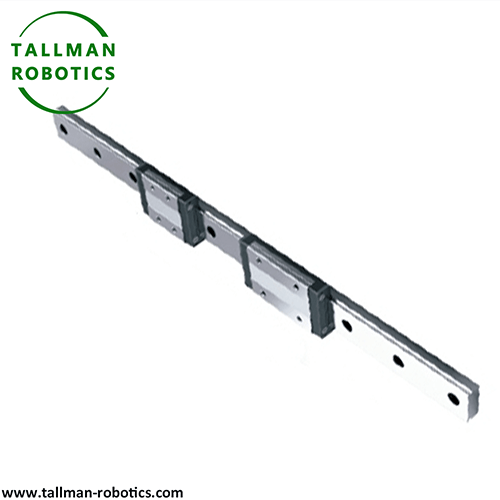

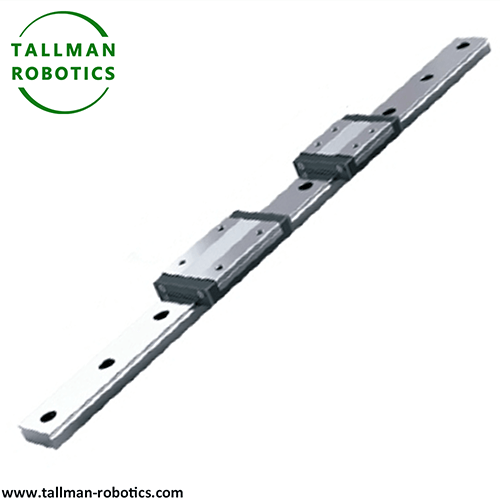

Här på den här sidan introducerar vi serier av linjära styrvägar, du kommer att se datablad, produktionsbilder, Vedios av test enligt följande:
Du är också välkommen att titta på fler projekt eller besöka vårt videogalleri av YouTube: https://www.youtube.com/@tallmanrobotics
1. Kategorier av linjära styrvägar:
|
Serie |
HGH High Assembly |
|
Blockera |
H Square Type |
|
Storlek |
15,20,25,30,35,45,55,65 |
|
Bilder |
|
|
Anmärkning |
Tunglast bolltyp |
2.Modell Selction Guide, Ritning och datablad med linjära styrvägar.
HGH High Assembly: Tung last bolltyp
Linjär rörelseguide är "gemensamt" av industriell automatisering, och dess tillämpning har trängt in i nästan alla scenarier som kräver exakt linjär rörelse: från rörelse av verktygshållare i CNC -maskinverktyg, förlängningen och tillbakadragningen av robotarmar, till enhetlig beläggning av litiumbatteribeläggningsmaskiner och skanningsbäddens rörelse av CT -utrustning, allt för att uppnå exakt kontroll.
With the advancement of Industry 4.0 and intelligent manufacturing, linear motion guides are developing towards intelligence (built-in sensors to monitor wear, temperature, and other conditions), ultra precision (nanometer level positioning), integration (integrated design with drive motors and encoders), and special environment adaptation (corrosion resistance, low dust emission, vacuum compatibility), becoming an indispensable core component in High - End Manufacturing and Precision Technology Fields.
Linjär rörelseguide och kulskruv är kärnkomponenterna för att uppnå rörelsekontroll i precisionsmaskiner, men de har väsentliga skillnader i funktions-, princip- och applikationsscenarier. De viktigaste skillnaderna är följande:
|
Jämförelse |
Linjär rörelse |
Kulskruv |
|
Olika kärnfunktioner |
Dess kärnfunktion är att vägleda rörelsesbanan och säkerställa att komponenterna rör sig smidigt längs en fast rak linje medan de bär belastningar (inklusive radiella, axiella krafter och stunder). Det ger inte direkt drivkraft, utan fungerar bara som ett "vägledande spår" för rörelse. |
Dess kärnfunktion är att uppnå rörelsekonvertering och kraftöverföring, omvandla motorns rotationsrörelse till linjär rörelse samtidigt som man överför kraft och rörelse noggrannhet (såsom kontroll av rörelsesavståndet). Det är en sammansatt komponent i "Power Transmission+Positioning". |
|
Olika strukturer och arbetsprincip |
sammansatt av styrskenskropp, skjutreglage, rullande element (boll/rull) och cirkulationssystem. Skjutreglaget rör sig längs styrskenan genom rullande element och förlitar sig på precisionsbearbetade banor för att säkerställa rakhet. Det förbättrar huvudsakligen styvhet och noggrannhet genom att åtdragna och kontrollera avstånd. |
består av en skruvaxel, mutter, boll och cirkulationsanordning. När motorn driver skruven för att rotera rullar kulan mellan skruvtrådspåret och muttern och driver muttern för att göra linjär rörelse. Rörelsesavståndet styrs av trådledningen (ju mindre bly, desto högre är noggrannheten). |
|
Prestanda fokuserar på olika aspekter |
Fokuserar på vägledande noggrannhet (rakhet, parallellitet), belastning - lagerkapacitet (särskilt radiell belastning och vändande ögonblick) och rörelsesläthet (låg friktion, ingen krypning). Till exempel måste styrskenorna för tunga - tullmaskinverktyg tåla flera ton skärkraft samtidigt som verktygets rörelse säkerställer rakheten. |
Fokuserar på överföringsnoggrannhet (positioneringsfel, upprepat positioneringsfel), transmissionseffektivitet (upp till 90% eller mer, mycket högre än 30% av glidskruvar) och rörelsessynkronisering. Till exempel kontrollerar matningsaxeln för ett CNC -maskinverktyg exakt verktygets rörelseavstånd genom en kulskruv, och felet måste styras på mikrometernivå. |
|
Olika applikationsscenarier |
När den används ensam kan den inte drivas och måste koordineras med körkomponenter som kulskruvar och linjära motorer. Typiska applikationer: Vägledning för maskinverktygshållare, teleskopspår för robotarmar, glidbords vägledning för automatiseringsutrustning etc. |
Som drivkärna måste den användas med en styrskena (annars kan den inte garantera linjär rörelse). Typiska applikationer: matningssystem för precisionsmaskinverktyg, klämmekanismer för formsprutningsmaskiner, munstycksdrivare för 3D -skrivare, etc. |
Kulskruvar är ansvariga för "kraftöverföring och distanskontroll", medan linjära guider är ansvariga för "bana vägledning och laststöd". I precisionsutrustning används de vanligtvis i kombination (såsom X/Y -axlarna för CNC -maskinverktyg) för att uppnå hög - Precision Linjär rörelsekontroll.
